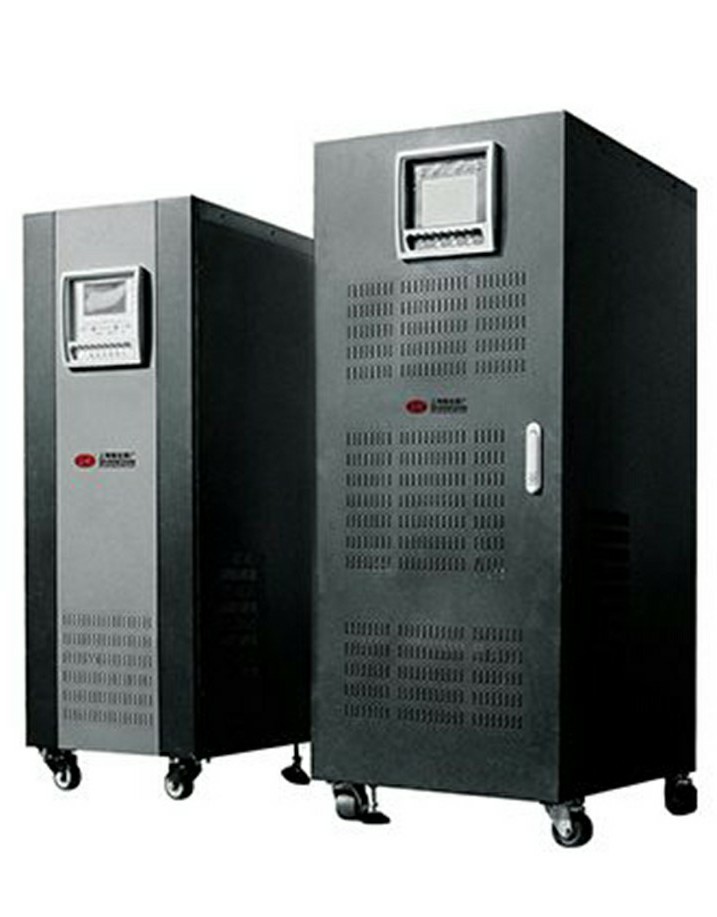

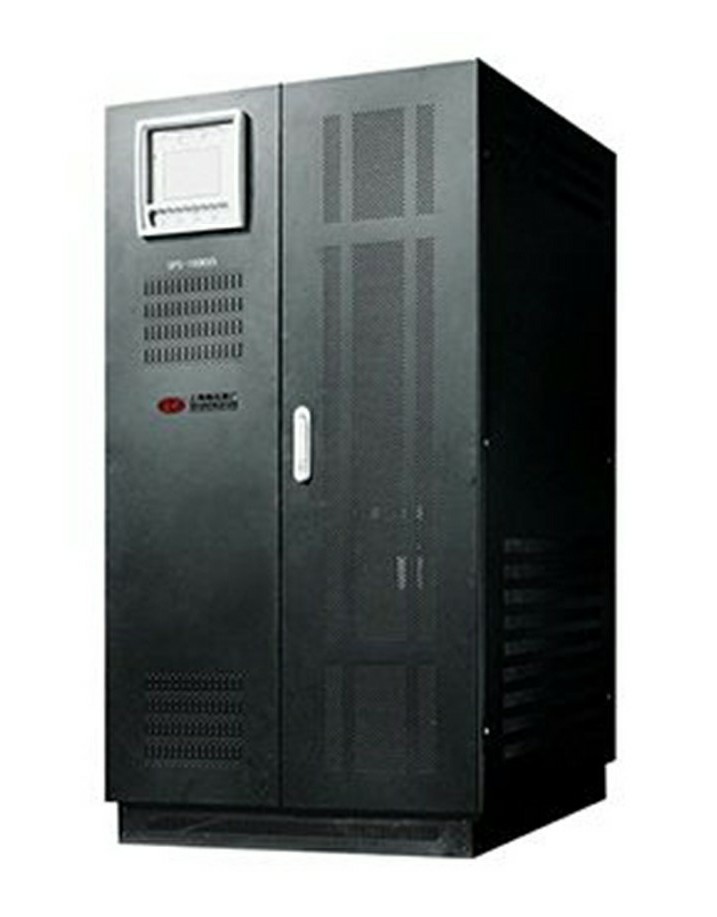

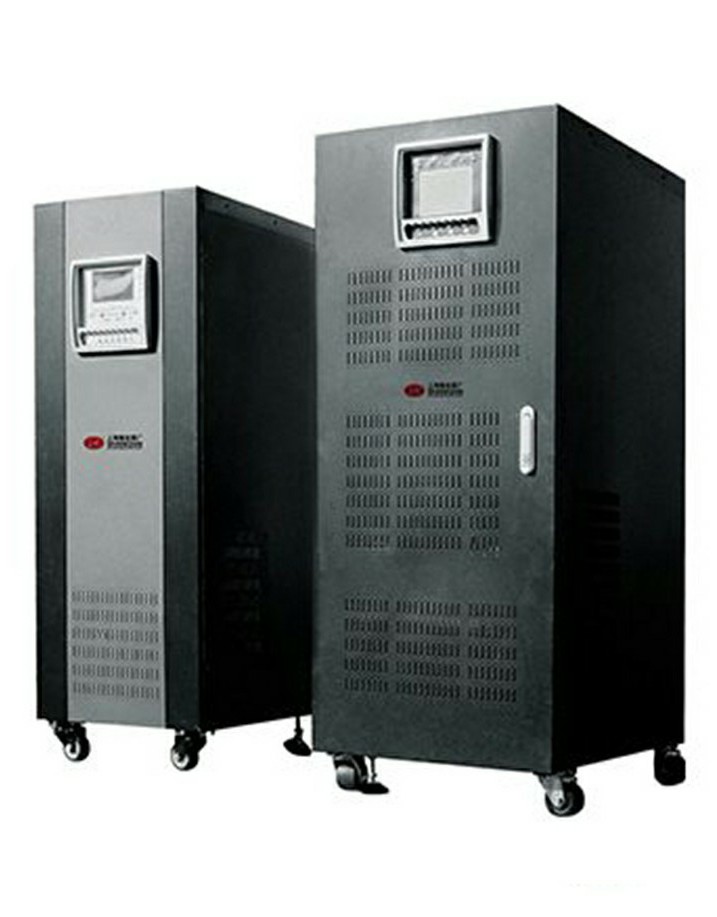

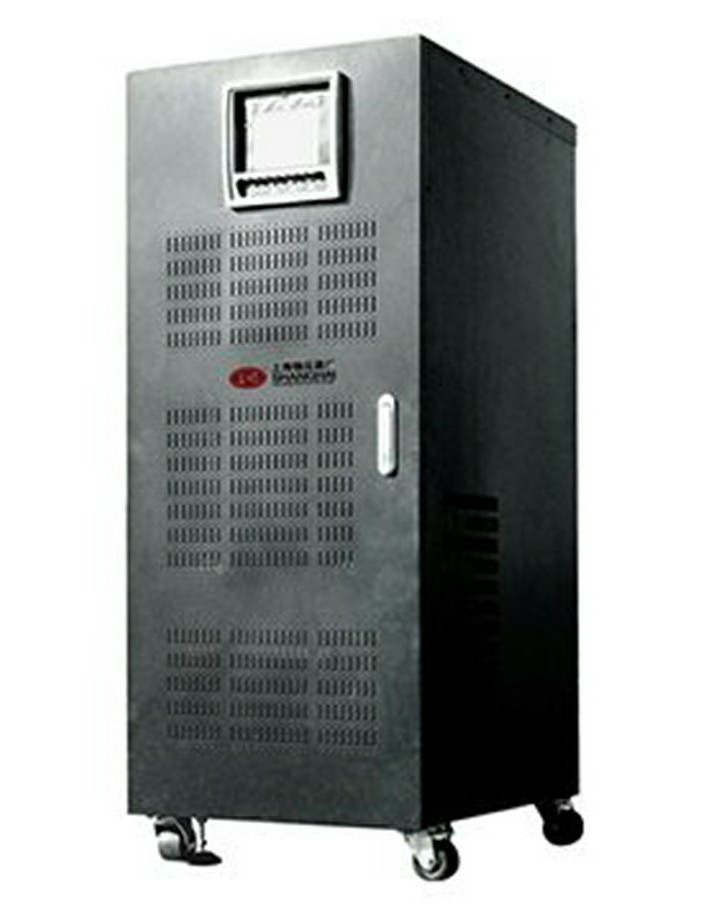

SWS系列三進三出UPS

SW系列三進三出中UPS,單機容量從6KVA到400KVA,該產品采用先進的DSP數字化電路設計、高速十六位數字芯片和ASIC的DDC控制 技術與先進的大功率器件IGBT及SCR完美組合,設計出大容量、高可靠性及卓越性能的智能化UPS。該系列產品是采用國際先進的硬件和軟件相結合的結晶,為當今集中式服務器機房、網絡管理中心和計算機中心提供可靠的電源保護。該系列利用先進的控制技術可提供雙機并機運行及N+1并聯冗余。
SWS系列三進三出UPS廣泛應用于大樓照明、道路交通照明、電力、工礦企業、集中式服務器機房、網絡管理中心和計算機中心、工業自動化設備等。

技術參數
???在線工作模式設計,高速的靜態開關切換。
?智能數字化控制技術:
采用高速微控制器和可編程邏輯器件來實現電路控制,參數設定、運行管理、先進的自檢和自偵測功能,可對電路板上的所有獨立電路連接進行自檢和故障分析。您可以充分信賴經過數碼變換的正弦波電壓,及完美運行的新方案:滿足您的實際需要。
?高效的IGBT(Insulated Gate Bipolar Transistor)逆變技術:
IGBT良好的高速開關特性;具有高電壓和大電流的工作特性;采用電壓型驅動,只需要很小的控制功率。第五代IGBT具有更低的飽和壓降,逆變器的工作效率更高,可靠性更高。
?靈活的并機技術:
適用于不同負載的系統單機、1+1并機、N+1并聯冗余。
?優越的負載特性:
采用三相完全獨立PWM調制,全橋IGBT逆變技術,完全滿足從0到100%負載的躍變,而無需切換到旁路,并保護輸出穩定可靠。
?直觀的LED狀態指示:
采用工作流程狀態指示,運行狀態一目了然。
?人性化的大屏幕LCD中文顯示(可選觸摸屏):
大屏幕中英文菜單,流程圖運行狀態直觀顯示,靈活的實現了人機對話功能,觸摸屏具有事件記錄顯示,中英文可選菜單操作。
?完善的保護功能:
輸入輸出過欠壓保護、輸入浪涌保護、相序保護、電池過充過放保護、輸出過載短路保護、溫度過高保護等多種系統保護和報警功能。
?高性能的動態特性:
采用瞬時控制方式和有效值等多種反饋控制,既實現了高動態調節,減小輸出電壓失真度。
?采用6脈波(可選12脈沖)整流充電器同時增加輸入諧波濾波器:
SWS系列三進三出UPS有效的抑制輸入的諧波污染,提高UPS電源的輸入功率因數,減小輸入的諧波電流。
?智能化的電池管理:
智能電池充電:根據用戶的電池配置自動調整電池的充電參數,并會根據供電環境對電池進行均充浮充轉換、溫度補償充電,放電管理。延長電池的使用壽命,減少管理員的負擔;
?可選的電池巡檢模塊:
可對單個的參數進行測量,并在顯示板上顯示出來。如有電池故障立即報警,通知管理員。
?智能通訊:
RS232和RS485通訊端口真正實現多用途通訊和遠程監視,可選的SNMP卡,實現遠程監控和網絡管理,可選的干接點接口,采用無源接點實現對UPS的狀態監控。
?完全隔離技術:
輸入、輸出完全隔離,減小諧波電流及市電的直接干擾。
造型一覽
型號 SWS-6KSL SWS-10KSL SWS-15KSL SWS-20KSL SWS-30KSL SWS-40KSL SWS-50KSL SWS-60KSL SWS-80KSL SWS-100KSL SWS-120KSL SWS-140KSL SWS-160KSL SWS-200KSL SWS-250KSL SWS-300KSL SWS-400KSL
額定容量 6KVA 10KVA 15KVA 20KVA 30KVA 40KVA 50KVA 60KVA 80KVA 100KVA 120KVA 140KVA 160KVA 200KVA 250KVA 300KVA 400KVA
工作方式及原理 在線式供電靜態旁路開關(無間斷切換),雙重轉換技術
相數 三相+N+G
輸入
電壓范圍 380VAC±25%
頻率范圍 50Hz/60Hz±10%
輸入功率因數 ≥0.92(帶輸入濾波器)
軟啟動 0-100% 5sec
旁路輸入
相數 三相
標稱電壓 380VAC±25%
標稱頻率 50Hz/60Hz±10%
逆變器/旁路轉換時間 0ms
電池 鉛酸免維護蓄電池
標稱DC電壓 360VDC
截止電壓 315VDC
充電電壓 405VDC
充電電流 1A-50A(根據電池容量設置)
交流輸出
相數 三相
標稱電壓 380VAC±1%(穩態負載),380VAC±3%(負載波動)
標稱頻率 50Hz/60Hz±0.05(電池供電)
輸出功率因數 ≥0.8
輸出波形 純凈正弦波
總諧波失真 線性負載﹤2%,非線性負載﹤4%
動態負載電壓瞬變(0-100% 5%
動態響應恢復時間 10ms
過載能力 過載125% 維持1min后轉旁,過載150% 維持1s后轉旁路
滿載效率 90%
系統
電腦通信接口 RS232(RS485、遠程網絡監控選件)
運行溫度 0-40
相對濕度 30%-90%(無凝結)
運行高度 2000m(每增加100m功率下降1%,高4000m)
冷卻方式 強制通風(溫控式)
噪音(dB) 48-55 50-60 55-65 55-68
尺寸(W×D×H)mm 390*660*860 450*720*1035 710*720*1450 1100*860*1680 1500*1160*1800 1800*1250*1800
主機重量 160Kg 212Kg 260Kg 352Kg 403Kg 485Kg 582Kg 655Kg 905Kg 953Kg 1053Kg 1355Kg 1355Kg 1586Kg 2170Kg 2170Kg 3155Kg
選件 RS485/網絡適配器(SNMP/諧波補償柜/輸入輸出配電柜/輸入輸出隔離柜/防雷裝置
